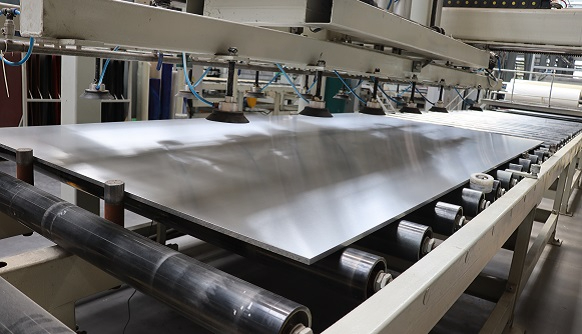

5M49鋁板
- 寬度：
- 厚度：
- 接單能力：
- 服務特色：
- 應用領域：
5M49鋁板是河南明泰鋁業自主研發的一款5系Al-Mg系合金鋁板，專為門板、雕刻等應用場景設計。其核心優勢在于高再生廢料利用率、低成本、良好的沖壓性能，同時保留了5系合金的耐蝕性與可焊性。以下從成分特性、力學性能、加工工藝、應用場景等維度展開解析：
一、化學成分與特性
1. 成分設計(質量分數)
Mg：1.6-1.7%(強化耐蝕性與強度)
Mn：0.8-0.9%(提升再生廢料相容性)
Si：0.2-0.25%，Fe：0.52-0.57%，Cu：0.15-0.20%(雜質元素控制嚴格)
回收廢料占比：75%(環保優勢顯著，生產成本降低10%-15%)
2. 核心特性
耐蝕性優異：接近工業純鋁，鹽霧測試(5% NaCl溶液)266小時后僅表面出現少量凹坑，適合戶外建筑。
沖壓性能突出：O態(退火態)延伸率≥30%，可深沖成型復雜門板造型，回彈率低至0.5%。
可焊性良好：TIG焊焊縫強度達母材的80%，適合門板框架焊接。
輕量化：密度2.73g/cm3，僅為鋼的1/3，降低門板運輸與安裝成本。
二、力學性能與狀態參數
5M49鋁板的力學性能與加工狀態密切相關，典型參數如下：
| 狀態 | 抗拉強度（MPa） | 屈服強度（MPa） | 延伸率（%） | 硬度（HB） | 典型應用場景 |
|---|---|---|---|---|---|
| O 態 | 130-140 | 45-55 | 30-35 | 30-40 | 深沖門板、雕刻鋁板 |
| H14 | 160-170 | 120-135 | 12-18 | 45-60 | 結構支撐件、燈具框架 |
| H18 | 190-200 | 170-185 | 6-10 | 60-80 | 高強度裝飾條、工業夾具 |
- 彈性模量：70 GPa
- 疲勞強度：約65 MPa(循環次數10?次)。
三、加工工藝與表面處理
1. 生產工藝
熔煉鑄造：采用75%回收廢料+24%原鋁錠+1%合金錠，在720-750℃熔煉，通過電磁攪拌減少成分偏析。
熱軋：加熱至480-520℃軋制成3-150mm厚板，控制終軋溫度≥300℃以細化晶粒。
冷軋：室溫下軋至目標厚度(0.15-600mm)，表面粗糙度Ra 0.2-1.6μm。
退火處理：O態需在390-430℃保溫2-3小時，消除應力并恢復塑性。
2. 表面處理
陽極氧化：氧化膜厚度8-12μm，耐鹽霧測試≥500小時，顏色均勻(灰白色)，適合戶外門板。
拉絲/拋光：通過80-200目砂帶打磨形成直紋或短紋，提升裝飾性(如室內門面板)。
噴涂/電泳：可定制RAL色卡顏色，涂層附著力達0級(劃格法)，用于高端裝飾需求。
涂漆/貼膜：增強防銹能力，適用于沿海地區或潮濕環境。
四、應用場景與典型案例
1. 建筑領域
門板：厚度0.4-0.6mm的O態板材，經沖壓、折彎成型，表面陽極氧化處理，用于住宅入戶門、商業場所玻璃門。
屋面板：H14態板材(厚度0.8-1.5mm)，輥壓成型后搭接安裝，耐候性強且造型美觀。
幕墻裝飾條：H18態高強度板材，經CNC切割與表面拋光，用于高端寫字樓幕墻裝飾。
2. 家居與裝飾
雕刻鋁板：O態板材(厚度0.5-3.0mm)經激光雕刻后，表面氧化著色，用于屏風、背景墻。
燈具料：H14態板材(厚度0.6-1.0mm)沖壓成燈罩，表面電泳處理，耐腐蝕且反光均勻。
3. 工業領域
汽車內飾件：H14態板材經模壓成型，用于車門內飾板，輕量化且抗刮擦。
工業容器：H18態厚板(≥3.0mm)焊接成化工儲罐，耐酸堿腐蝕且強度高。
五、選型與使用建議
1. 狀態選擇
需深沖成型：優先選O態(延伸率≥30%)。
需高強度結構：選H14/H18態，但需注意加工硬化導致的脆性風險。
2. 焊接注意事項
焊前需用不銹鋼絲刷去除氧化膜，并用無水乙醇清洗焊接區域。
推薦TIG焊(氬氣純度≥99.99%)，焊絲選用ER5356(Mg含量5%)，電流100-180A。
3. 表面防護
戶外長期使用：建議陽極氧化(膜厚≥10μm)+氟碳漆噴涂，耐候壽命≥20年。
室內裝飾：拉絲+電泳處理，兼顧美觀與耐磨性。
4. 尺寸規格
厚度范圍：0.15-600mm(冷軋薄板0.15-6mm，熱軋厚板6-600mm)。
寬度范圍：100-2650mm，可定制超寬幅板材(如門板整板成型)。
六、執行標準與認證
- 國標：參照GB/T 3880.1-2012(一般工業用鋁板帶)，化學成分符合GB/T 3190-2020(變形鋁及鋁合金)。
- 企業標準：Q/MTL 002-2023(明泰鋁業內部標準)，再生廢料利用率≥75%。
- 環保認證：通過RoHS、REACH認證，提供SGS檢測報告。
總結
5M49鋁板憑借高再生性、低成本、易加工的特點，成為建筑與裝飾領域的理想材料。其性能與狀態的靈活匹配，使其在門板深沖、雕刻藝術、工業結構等場景中均表現出色。選型時需結合具體應用需求，平衡強度、塑性與表面處理工藝，充分發揮材料的環保與經濟性優勢。
